附录
使用OpenCores的SDRAM
另外这个方式使用的开源的sdram程序，不是IP核
SDRAM(Synchronous Dynamic Random Access Memory)是同步动态随机访问存储器，同步是指memory工作需要同步时钟，内部命令的发送与数据的传输都以它为基准；动态是指存储阵列需要不断地刷新以保证数据不丢失；随机访问是指数据不是线性依次读写，而是可以自由指定地址进行读/写。

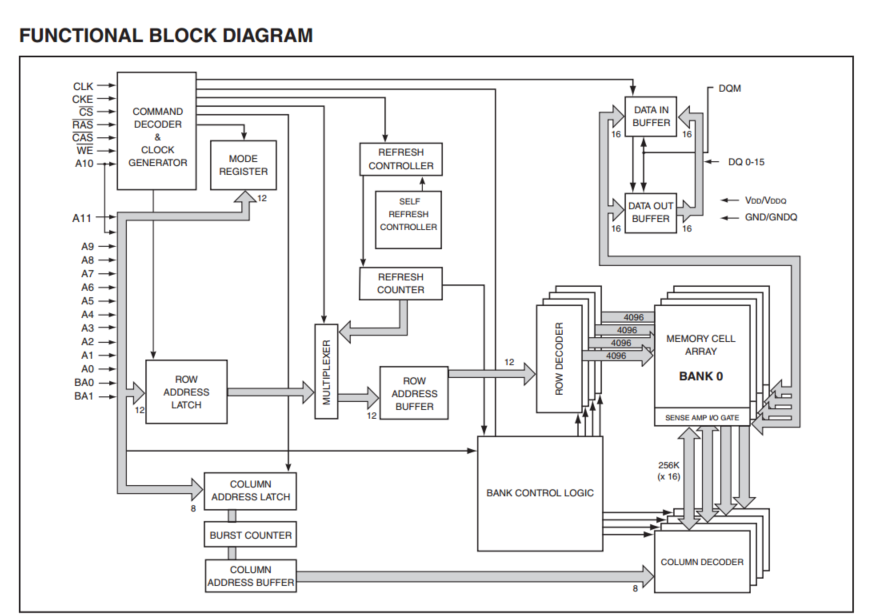

SDRAM的内部有存储单元整列，给出行地址，列地址，就可以选择相应的存储单元，如下图中右侧部分所示。
图上左侧的信号，对应于顶层文件的这些接口，有部分信号芯片手册上未标明如dq。
output wire sdr_clk_o,
output wire sdr_cs_n_o,
output wire sdr_cke_o,
output wire sdr_ras_n_o,
output wire sdr_cas_n_o,
output wire sdr_we_n_o,
output wire [1:0] sdr_dqm_o,
output wire [1:0] sdr_ba_o,
output wire [11:0] sdr_addr_o,
inout wire [15:0] sdr_dq_io,
接口说明如下：
| 序号 | 接口名 | 宽度(bit) | 输入/输出 | 作用 |
|---|---|---|---|---|
| 1 | ADDR | 12 | 输入 | 地址线 |
| 2 | CLK | 1 | 输入 | 时钟 |
| 3 | CKE | 1 | 输入 | 时钟使能 |
| 4 | RAS | 1 | 输入 | 行地址选通，低有效 |
| 5 | CS | 1 | 输入 | 片选，低有效 |
| 6 | CAS | 1 | 输入 | 列地址选通，低有效 |
| 7 | WE | 1 | 输入 | 写使能，低有效 |
| 8 | DQM | 2 | 输入 | 字节选择和输出使能，低有效 |
| 9 | DQ | 16 | 双向 | 数据线 |
| 10 | BA | 2 | 输入 | bank选择 |
对于SDRAM更深刻的介绍，需要很大的篇幅，由于我们并非需要直接驱动SDRAM，而只需要驱动SDRAM的控制器，所以这里就不再展开，《自己动手写CPU》中关于Flash控制器有更多的描述。这里介绍的目的是，对SDRAM有一个基本的认识即可。
这个SDRAM控制器取自于OpenCores,该SDRAM控制器：
- 支持SDRAM的数据总线宽度可以为8,16,32
- 支持4个Bank的SDRAM
- 自动控制刷新
- 支持所有标准的SDRAm功能
- 支持 wishbone B总线
这是一个功能十分完善的控制器，根据说明，在实际使用过程中，无需修改如何源码我们只需配置如下参数就可以用了！
| 序号 | 参数名 | 宽度(bit) | 输入/输出 | 作用 |
|---|---|---|---|---|
| 1 | cfg_sdr_width | 2 | 输入 | SDRAM的数据总线宽度: 00 —— 32位SDRAM 01 —— 16位SDRAM 1x —— 8位SDRAM |
| 2 | cfg_sdr_en | 1 | 输入 | SDRAM控制器使能信号 |
| 3 | cfg_sdr_colbits | 2 | 输入 | 列地址宽度: 00 —— 8bit 01 —— 9bit 10 —— 10bit 11 —— 11bit |
| 4 | cfg_sdr_mode_reg | 13 | 输入 | 模式寄存器 |
| 5 | cfg_sdr_tras_d | 4 | 输入 | tRAS的值，单位是时钟周期 |
| 6 | cfg_sdr_trp_d | 4 | 输入 | tRP的值，单位是时钟周期 |
| 7 | cfg_sdr_trcd_d | 4 | 输入 | tRCD的值，单位是时钟周期 |
| 8 | cfg_sdr_cas | 3 | 输入 | CL地值，单位是时钟周期 |
| 9 | cfg_sdr_trcar_d | 4 | 双向 | tRC的值，单位是时钟周期 |
| 10 | cfg_sdr_twr_d | 4 | 输入 | tWR的值，单位是时钟周期 |
| 11 | cfg_sdr_rfsh | 12 | 输入 | 自动刷新间隔，单位是时钟周期 |
| 12 | cfg_sdr_rfmax | 3 | 输入 | 每次刷新的最大行数 |
| 13 | cfg_req_depth | 2 | 输入 | 请求缓存的数量 |
SDRAM参数确定
那么接下来就是通过查阅手册来确定这些参数了：
前三个比较好确定，宽度是16，所以值是 2'b11； 使能自然是1'b1；列地址宽度是8，所以值是2'b00。

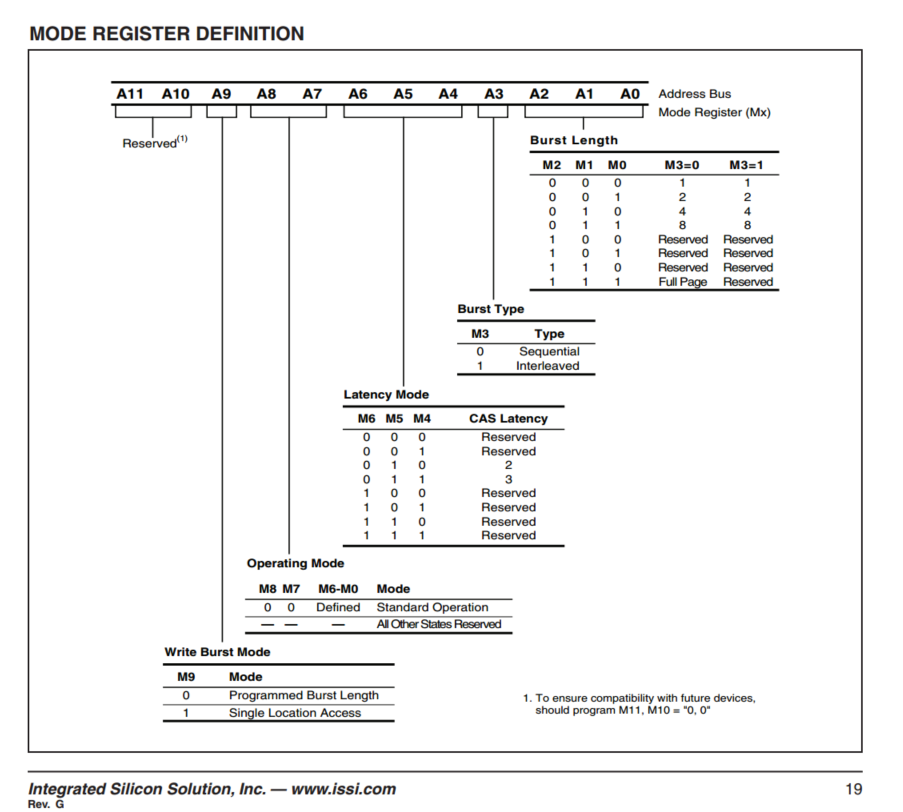

关于模式寄存器的结构如下，或者查阅芯片手册：
模式寄存器配置为 13'b0_0000_0011_0001，表示CAS延时为3个时钟周期，突发长度为2(一次16bits，两次正好32bits)，突发模式是线性。

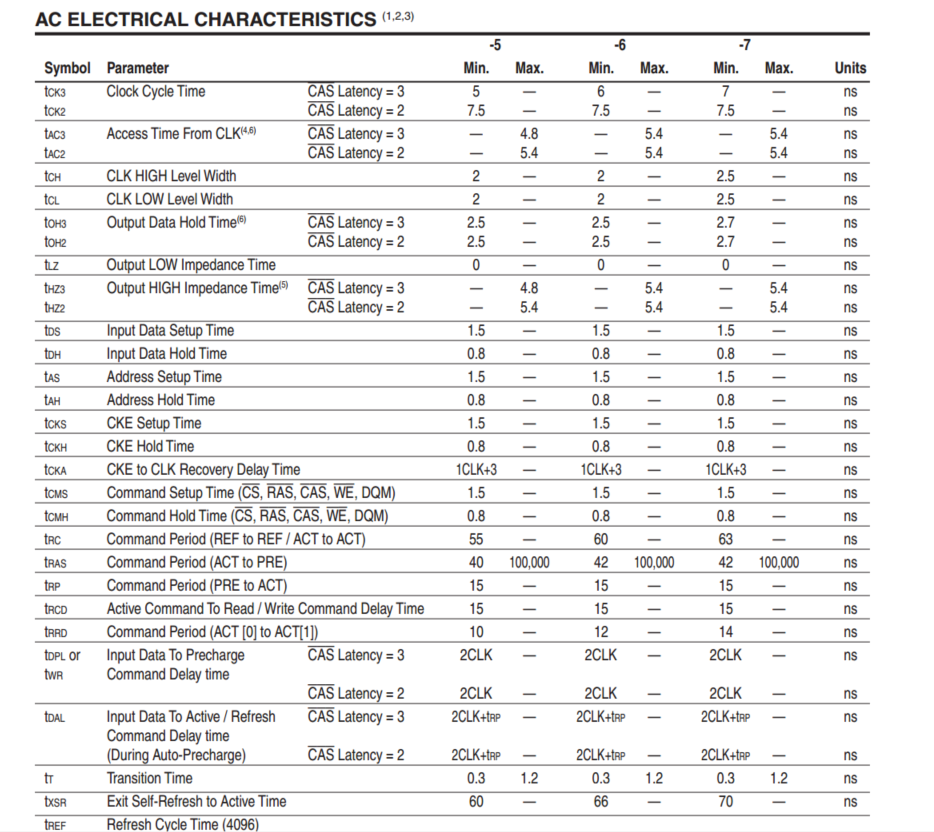

关于有关时间的参数，见下表，或者查阅芯片手册进行配置。
手册中给出的-5 -6 -7代表了不同频率的设置值，最低的也是133MHz，事实上我在下板的时候用133MHz也会报WNS违约，后来发现降低SDRAM主频也是可以工作的。
参考《自己动手写CPU》cfg_sdr_cas要比模式寄存器中的值大一，故是3'b100。
关于rfsh的配置：芯片45S16400的每个bank有4096行，此处设置每次最大的刷新行数rfmax为4，所以在64ms内要求有 4096/4 = 1024 次刷新。每次刷新的间隔即是(64/1024)ms，SOC使用的时钟频率是30MHz，计算 30 1e6 64 1e-3 / 1024 得到1875，故设置为对应的二进制 12'b011101010011。
cfg_req_depth尚不清楚有何影响，采取和《自己动手写CPU》相同设置未发现错误。
最后的参数如下：
.cfg_req_depth(2'b11),
.cfg_sdr_en(1'b1),
.cfg_sdr_mode_reg(13'b0000000110001),
.cfg_sdr_tras_d(4'b1000),
.cfg_sdr_trp_d(4'b0010),
.cfg_sdr_trcd_d(4'b0010),
.cfg_sdr_cas(3'b100),
.cfg_sdr_trcar_d(4'b1010),
.cfg_sdr_twr_d(4'b0010),
.cfg_sdr_rfsh(12'b011101010011),
.cfg_sdr_rfmax(3'b100),
.cfg_sdr_width(2'b01),
.cfg_colbits(2'b00)
