硬件说明

CPU与SOC简单介绍

这个cpu采用的是lkx的工作 http://os.cs.tsinghua.edu.cn/oscourse/OS2017spring/projects/u1

该cpu是经典的5级流水线架构，支持m态和s态特权级，并且具有mmu单元与tlb，无cache设计。

soc则基于《自己动手写CPU》(雷思磊)结构，采用的是wishbone总线，其中sdram使用的是开源代码，uart自己重写(为了节省资源，只支持发送功能，且只有一个端口，波特率写死，无ready位)，片外flash目前尚不清楚如何工作，故采用片内rom，使用intel的.hex文件进行例化。总线交互也采用的是开源代码。

一些背景知识

五级流水架构

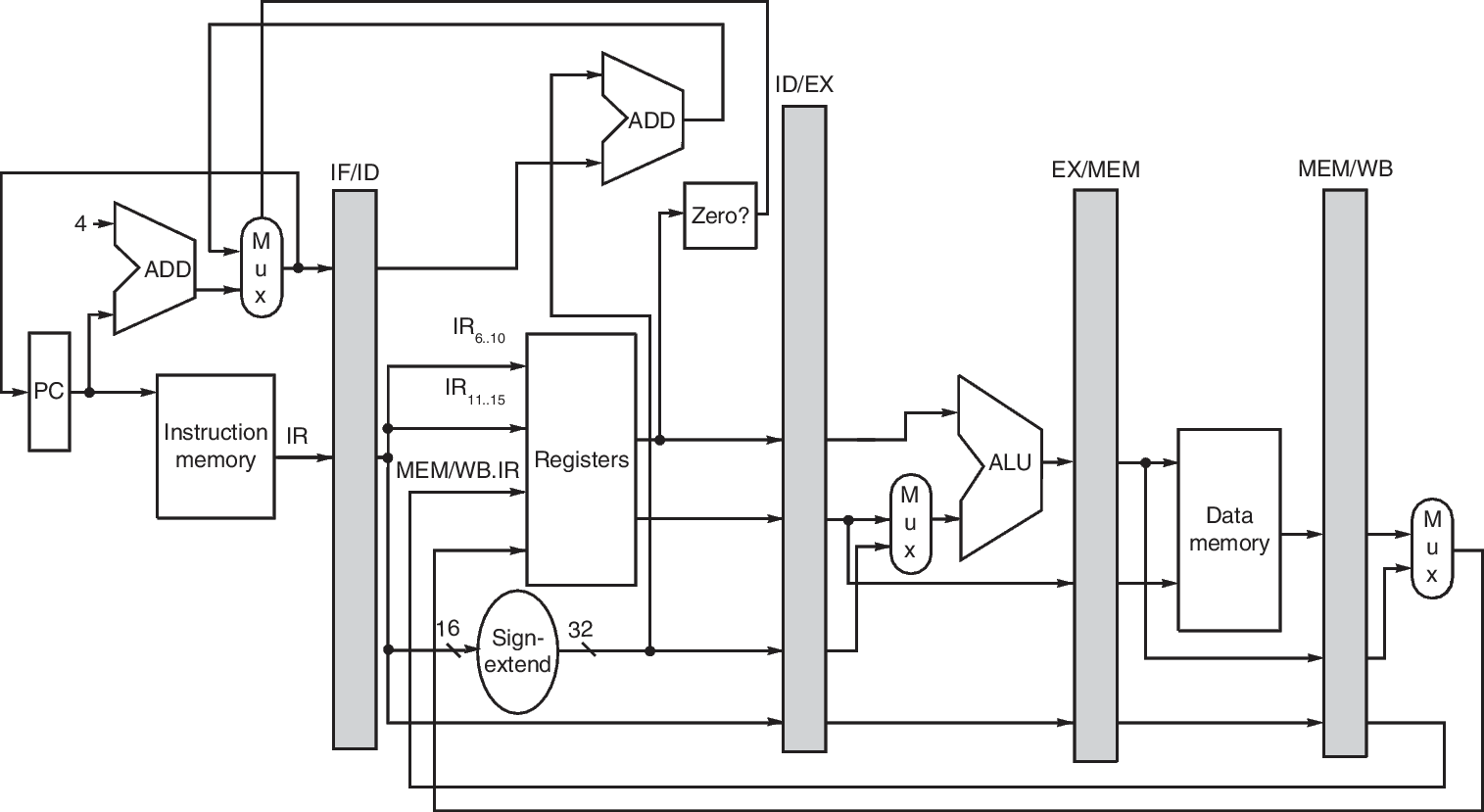

这只是一个简单的示意图，如果没有相关的基础知识理解起来还是比较困难的，我这里推荐一本书，名字是《计算机组成与设计——硬件软件接口》作者是Patterson和Hennessy，里面有详细的过于MIPS架构的介绍，事实上MIPS和RISCV从架构上讲都属于精简指令集，而且很多结构都比较相似，所以不必拘泥于一定要找riscv的书。另外如果接触源码的话，之前推荐的雷思磊写的是一本不错的书，不过学习过程不能只是抄源码，还是要多去理解才有更大的收获的。

在这里我结合本工程的CPU简单介绍一下一个指令的执行过程，对于一条指令来讲，在硬件执行的过程中被拆分成了5个阶段，这五个阶段在没有异常和暂停的时候是并行进行的。对于一个指令来说首先在IF阶段更新pc值并从指令ROM中取数据，这个时候由于数据可能需要若干周期，流水线就暂停了，等到请求完毕后将去回来的指令送往ID级，ID级的工作顾名思义就是decode的过程，接下来进入的是EXE也就是执行级，这里面一般会进行一些加减乘除移位的运算操作，然后将结果送往mem级，如果有访存的指令，那么就访问数据ram即可，同理，请求ram可能也需要多周期，此时流水线也停下。执行完毕后数据送往WB级，将结果写回寄存器堆。

需要注意的是，图中并没有标注处理中断异常的特权级，mips中是cp0，riscv中是csr，这个阶段一般都放在mem，一般来讲地址都需要进行mmu转换，一个访问ram的地址，需要先经过csr的一些判断，然后送往tlb，tlb出来的地址再送往(或者cache)内存。针对一些异常的情况，csr这个模块会及时地发出清流水线的命令，并进行相关处理。

riscv的官方手册也是一个很好的帮助，另外国人也有一版电子书(翻译)介绍riscv架构的，在此也一并推荐 http://crva.io/documents/RISC-V-Reader-Chinese-v2p1.pdf

FPGA平台

小脚丫STEP-CYC10是一款基于Intel Cyclone10设计的FPGA开发板，芯片型号是10CL016YU256C8G。另外，板卡上集成了USB Blaster编程器、SDRAM、FLASH等多种外设。板上预留了PCIE子卡插座，可方便进行扩展。其板载资源如下：

5向按键(?)我当成普通按键处理

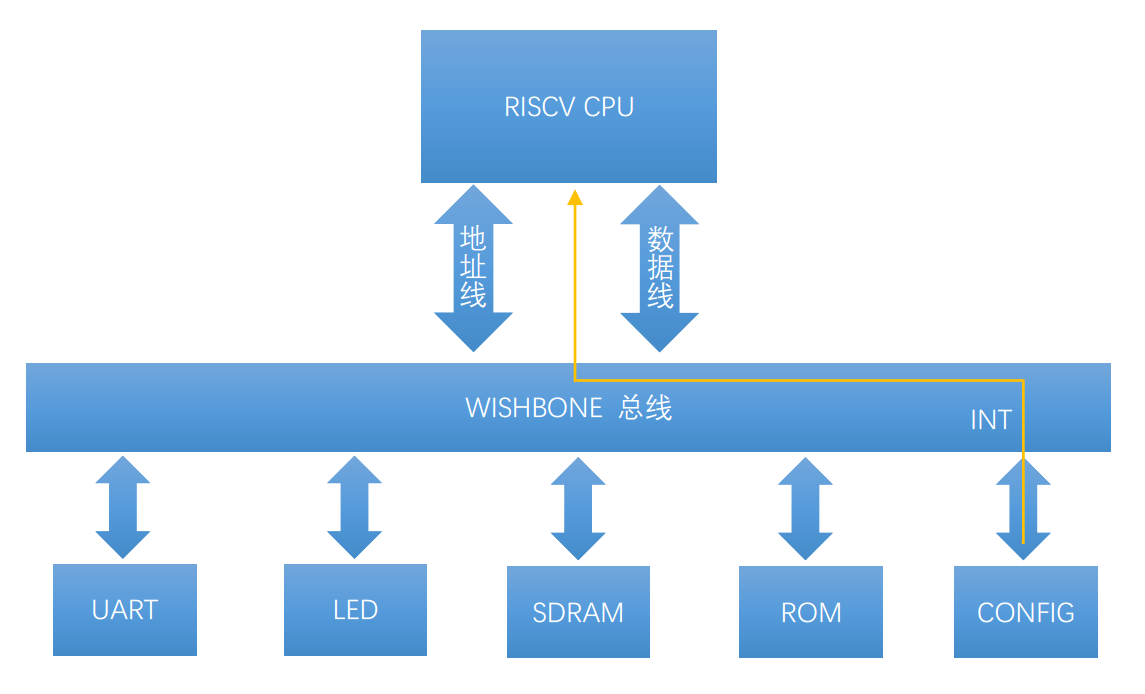

SOC整体框图

CONFIG模块对应于 verilog 中 config_string 模块，这个模块存在的目的是为了兼容BBL，其中保存了一些硬件信息供BBL查询设置，另外根据BBL要求，timer与cmp的地址也是通过内存地址访问的，这里也一并归于此模块中。当timer达到cmp的数值时会触发一个定时器中断，直接送往CPU。

硬件地址空间分配

基于以上资源，我将测试环境下的CPU地址分配如下：

该部分可以在 ./wishbone_cyc10/phy_bus_addr_conv.v中找到对应的verilog语句及宏定义，只需修改其中的数值即可。举个例子，如想修改RAM的地址分配，只需要修改以下两个宏即可，其余不需更改。

`define RAM_PHYSICAL_ADDR_BEGIN            34'h00010_0000
`define RAM_PHYSICAL_ADDR_LEN              34'h00040_0000

ROM控制器

相关代码位于 ./wishbone_cyc10/rom_wishbone.v，相关控制比较简单，不赘述，单举一个需要注意的事项，这里我的ROM里面调用了一个已经封装好的IP核，这个IP核的配置为 深度=16384，宽度=32bits，这样算起来一共有64kB，与之前的48KB不符。这是因为IP核深度只能配置为16384/8192，即64KB/32KB，没有中间选项，所以只好如此，但并不影响结果，只要你保证真正用到的rom不超过48KB即可。或者配置为8192也可以，这样程序限制在小于32KB。

仿真环境的RAM控制器

通过开启或关闭 位于./wishbone_cyc10/cpu/defines.v中的宏`define Simulation可以开启或关闭仿真环境，在仿真环境下使用的是如下定义的ram。

reg [`WishboneDataBus] mem[0:`DataMemNum-1];

这里面 DataMemNum 是一个很大的数，所以综合必定失败，但是由于我们只是用来仿真，所以不必要求综合。但在进行联合仿真的时候 Tools -> Run Simulation Tool -> RTL Simulation，有时系统会报错，大意是必须先进行sythesis再仿真，这时我的做法是把ram中的DataMemNum数值调小，先保证综合成功，然后仿真的时候再改回原来的大数值就可以了。

真实环境的SDRAM控制器

SDRAM结构

SDRAM控制器

我在使用SDRAM的时候使用了两种方法，但最后都以失败告终，在此记录，如果可能可以帮助到后来者。

方法一、 使用手把手中的sdram开源文件

过程见附录所述，结果是只能使用极其有限的一部分sdram空间可能只有几十KB。

注意：这个配置并不能跑起整个SDRAM，虽然也确实可以通过rv32ui的官方测例

方法二、 使用qsys中的sdram

感谢贺清同学的帮助，目前问题是运行一分钟后SDRAM可以正常使用，一开始还是有乱码

这种方法参考了lxs中的实现，在它的soc中，全部环境都采用的是200MHz的频率，并且通过quartus的qsys直接搭建，简便明了。使用qsys的SDRAMIP核从他的实验中验证是可以行的通的，那么理论在我这里加一个总线转换桥也是可以跑的。

为什么直接在IP Catalog中搜不到sdram的ip核，我猜测还是由于总线的原因，但至少通过我接下来说的这种方式是可以间接用它的IP核的

打开qsys界面后，只需假如SDRAM的IP核即可，然后将avalon接口和物理的sdram的接口引出，图中对应信号avalon_sdram和sdram,双击一下就可以修改名称，这里必须引出，因为需要和我们的wishbone总线交互。

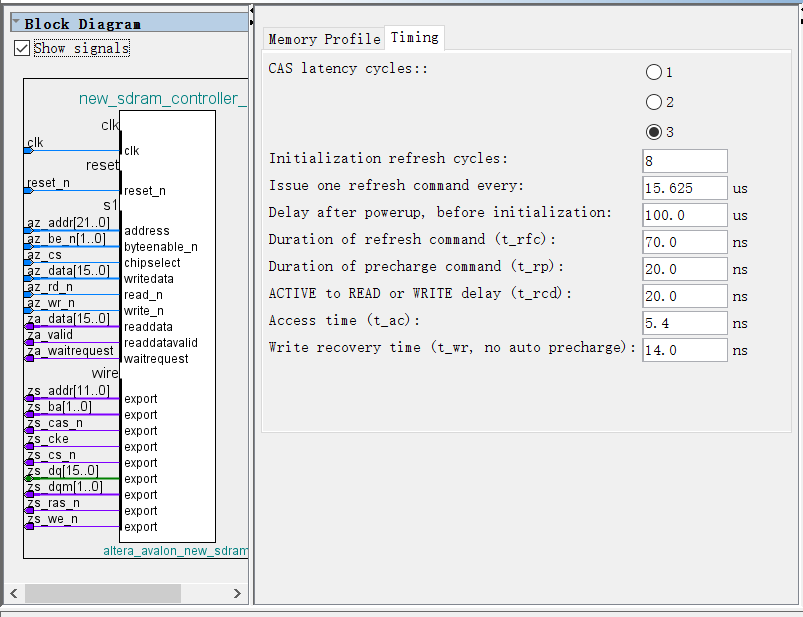

参数如表，另外需要注意的是左侧信号，sdram对应的信号为zs_xxx，这里和实际的物理sdram接口对应没有问题，而对应的avalon总线，注意地址是[21:0]，数据是[15:0]，那么也就是说这里面总线的最小寻址单元是1个16bits的半字，所以我们这个转换桥，还需要做一个32位到16位的工作，实际上这个avalon是32位的更方便，因为这样就不要我们转换桥做额外的工作了，但是当我设定16位宽的时候，sdram和总线接口都被固定为16位，不能修改。设定完这些后保存，在.bb中找到所有接口信号明确的位宽

转换桥

WISHBONE总线与AVALON总线:

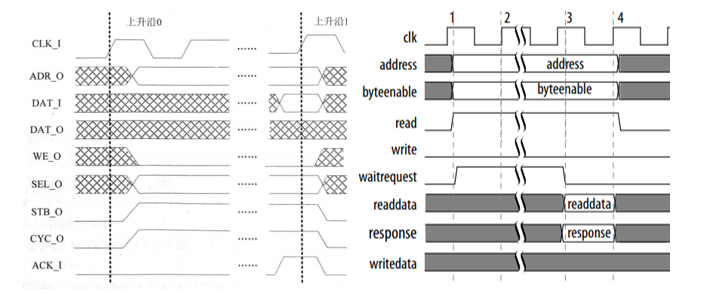

两种总线读写示意图：

WISHBONE协议最关键的信号是CYC、STB与ACK， CYC和STB同时拉高时表示请求开始，在整个过程中，保持高电平，一直等到slave响应ACK拉高后的下一周期，CYC，STB和ACK拉低，至此一个请求结束。

对于AVALON协议而言，关键的几个信号是READ、WRITE、WAIT和READVALID。当READ/WRITE拉高代表读或写的请求，但是与WISHBONE不同的是，这个请求一只保持到WAIT变低，在WAIT为高时，从机处理请求，对于写请求来说，只需等待WAIT变为低电平就可以，而对于读请求来说还需要等待READVALID变为高电平，才表明总线交互结束。

有了这部分之后，下面开始总线转换桥的编写，参见wb32_avalon16代码，这里不具体分析，因为我也不确定是否完全正确，大致的思路是构建一个状态机，当wishbone总线上有请求时，也就是cyc和stb都为1，那么就开始进行转换工作，在开始之前，我有一个等待cnt的操作，出于担心时序的影响，因为setup time小于0，所以又等待了十几个sdram频率的周期。这里SDRAM主频150MHz,总线20MHz。

如果发现仍然有cyc和stb都为1，根据总线中we使能情况看是写请求还是读请求，对于读请求和写请求来说，都是通过先低16位后高16位的操作，对于avalon总线来说，对于写请求等待waitrequest拉低就可以，而读请求需要等readdatavalid拉高才可以。事实上应该有更快的响应方式，但此处我这里采用这种基本的握手规则。

需要注意的是avalon总线中关于read,write,和byteenable都是低有效的，准确的说应该是对于qsys中这个sdram是这样规定(低有效)的，所以处理的时候需要多加小心。

这里采用有限状态机的思路设计转换桥的过程，整体思想就是根据握手信号的变化进入到不同的状态，然后在这个状态中根据另外一些信号再改变到新的状态，循环往复。 总得说来需要这样几个状态： (1)IDLE: 这个状态代表一开始初始化，所有关于握手信号都要置低，以免进行不必要的请求 (2)写请求: 这个状态是当Wishbone总线收到CPU发送来的写使能信号时进入的状态，此时转换桥发送给Avalon一个信号。 (3)写等待: 这个状态是上一个状态马上进入到这个状态，表明转换桥在等待从机的确认信号 (4)完成: 这个状态表明请求已经被从机响应，整个请求已经完成了。 (5)、(6)读请求与读等待同理 另外在实现中，由于需要从32位转换到16位，所以每个读写状态又分为高位低位，所以一共有10个状态，初始1个，完成1个，写和读各占4个。

整体转换状态简图如下所示：

时钟相位 lxs的工作里面sdram给出来了两个时钟，1个角度为0，一个角度为-68，这里配置的原因请参考IP核手册，我在查阅资料的时候发现确实需要相位不同，需要调整，这里直接采用lxs中的数值。

CONFIG控制器

正如前面所提到的，这里的CONFIG是为了与BBL兼容，里面包含了

• 硬件信息
• timer中断

其中硬件信息通过如下方式嵌入到fpga中，这里的config_string_rom通过 ./wishbone_cyc10/config_string_rom 生成，已写好相关makeifle(感谢lkx等人的工作)，通过脚本把生成的指令转换成verilog语句。实际上当上电的时刻，cpu执行的第一条指令是 config_string_rom 里面的一条跳转指令，跳转到ROM地址即0x0001_0000，和x86的FFFF_0000的跳转有异曲同工之妙。

    wire[`WishboneDataBus]  mem[0:`DataMemNum-1];
    `include"config_string_rom/config_string_rom"

定时器中断实际上会有两个寄存器，一个是当前的cycle保存寄存器，这里面是 mtime，另一个是阈值寄存器，超过这个阈值就会触发一个中断，这里面叫 mtimecmp ，该模块包含了这两个寄存器的读写功能，以及触发timer中断的相关设置。

uart控制器

uart帧格式比较简单，在本工程下，停止位1位，无校验位，波特率115200。

为了节约资源，目前的uart控制器只包含发送功能，且波特率硬件写死为115200(不符合UART16550协议)，(在仿真环境下为了加快速度，调成250_0000)。需要注意的是，uart在仿真的时候需要在接受端模拟一个串口。位于simulation/modelsim/wishbone_soc.vt，这个代码修改自lkx的工作，大体的意思是在每个比特发送的中间时刻进行采样，最后形成字节，并使用$write("%c", rx_byte);从而回显在modelsim上。

如果需要修改波特率，除了在SOC中修改波特率外，仿真条件下，在测试文件也需要进行修改，主要是以下两个常量：

localparam CfgDivider    = 25000000/2500000;
localparam CfgDividerMid = CfgDivider/2;

在下板的时候，可以用putty等软件进行串口回显。putty是一个轻量级的软件，简单好用，推荐

PLL控制器

在本工程中，使用quartus IP核配置进行配置，说明如下

这里的时钟频率并不是很高，主要是为了布线时消除时序违约，实际上可能可以再快一点也不会有WNS错误。

另外，PLL出来有一个 lock 信号，将它和复位信号进行与运算 assign reset_n = lock & rst_n; 可以避免一些时序问题。

注意没当修改总线频率之后，相应的uart模块中传递的参数也要修改(如下部分)，否则可能uart工作不正常。

    wishbone_uart_lite #(
        .ClkFreq(25000000),
    `ifdef Simulation
        .BoundRate(2500000)
    `else
        .BoundRate(115200)
    `endif
    )
